多图详解干式变压器温控器冷却风机安装位置

干式变压器温控器安装方法/步骤是:

1、投入备用变压器,断开检修的变压器低压侧断路器,取下控制电源的操作保险,在开关把手处悬挂“禁止合闸”标志牌。

2、断开检修变压器高压侧的断路器,合上接地开关,对变压器进行充分放电后,锁住高压柜,在开关把手处悬挂“禁止合闸”标志牌。

3、干式变压器外壳的情况下可以直接嵌入外壳 ,没有外壳的情况就用安装支架直接装下变压器的本体上面。干式变压器温控器做示范,在配电箱开孔,开孔尺寸为76+1mm×152+1mm (宽×高),外接220V电源,接好感温线,通电。

4、至此安装结束。

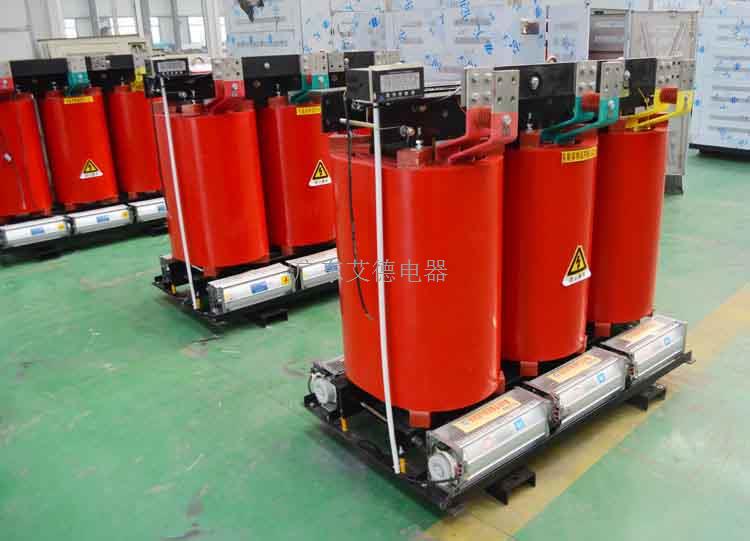

无论是油浸式变压器还是干式变压器,温控器都是安装在变压器的低压侧。油浸式变压器油箱的低压侧的散热器上会焊上一块钢板用于挂装温控表。干式变压器的外壳在低压侧会开一个孔用于装入温控器,没有外壳的话就会使用一个支架src=http___static.lcqixing.com_default_20200116_5e1ff612ad751.jpg&refer=http___static.lcqixing.jpg安装温控器。但这些都是在变压器到达工地现场,通电前变压器厂家必须安装好的。

干式变压器温控表的三个热电偶(探头)放在高低压线圈中间位即可,另外再把温控开关接入总开关的跳闸回路,再把变压器的散热风扇接入,按说明书接和调试。

一般是干式变压器要装温控表,控制风扇散热,探头装在线圈内,温控和显示屏装在干式变压器外壳上,方便电工查看。

有专用的,规定800KVA一定要装,且到一定时间必须捡定。变压器面端盖,有专门孔装感温泡,专用温度指示表,分两组接点,一组设定,65度C,二组设定,85度C,(但我们不会调尽比他略低)。
